Kuinka hiekkavalu toimii? Prosessi ja osat selitetty

Hiekkavalu toimii pakkaamalla hiekkaseosta halutun osan kuvion ympärille, poistamalla kuvion, jolloin syntyy ontelo, kaatamalla sulaa metallia tähän onteloon ja rikkomalla hiekkamuotti metallin jähmettymisen jälkeen. Se on maailman vanhin ja laajimmin käytetty metallivaluprosessi, jonka osuus on noin 70 % kaikista maailmanlaajuisesti tuotetuista metallivaluista painon mukaan. Hiekkavalulla voidaan valmistaa muutamasta grammasta yli 100 tonniin painavia osia lähes mistä tahansa metallista minimaalisilla työkalukustannuksilla verrattuna muihin valumenetelmiin. Kompromissi on mittatoleranssi ja pinnan viimeistely – hiekkavaletut osat saavuttavat tyypillisesti toleranssit ±0,03–±0,06 tuumaa tuumaa kohden ja pinnan karheusarvot 250-500 Ra (µin), mikä on karkeampaa kuin painevalu tai sijoitusvalu, mutta täysin riittävä monenlaisiin rakenteellisiin ja mekaanisiin sovelluksiin.

Hiekkavaluprosessi: askel askeleelta

Hiekkavalu seuraa toistettavaa vaihesarjaa, joka muuttaa raakahiekan ja sulan metallin valmiiksi osaksi. Jokaisella vaiheella on erityiset tekniset vaatimukset, jotka määrittävät lopullisen valun laadun.

1. Kuvioiden teko: Kuvio – halutun osan tarkka kopio, joka on tyypillisesti ylimitoitettu 1–2,5 %:n kutistumisvaralla metallista riippuen – on valmistettu puusta, muovista, alumiinista tai uretaanivaahdosta. Kuvio sisältää vetokulmat (yleensä 1-3 astetta per puoli), jotta hiekasta voidaan poistaa puhdas muottipesän seiniä häiritsemättä.
2. Muotin valmistus: Kuvio sijoitetaan kaksiosaiseen laatikkoon, jota kutsutaan pulloksi (kärki päällä, veto pohjassa). Hiekka on pakattu tiukasti kuvion ympärille kummassakin puolikkaassa. Viherhiekkavalussa – yleisin menetelmä – hiekkaseoksessa on 85–95 % piidioksidihiekkaa, 4–10 % bentoniittisavea sideaineena ja 2–5 % vettä. Savi ja vesi luovat plastisuutta, joka pitää muotin muodon, kun kuvio vedetään pois.
3. Kuvion poisto: Pullon puolikkaat erotetaan varovasti ja kuvio vedetään ulos jättäen tarkan negatiivisen vaikutelman osan geometriasta hiekkaan. Kuvioon ennen junttausta levitetty erotusseos estää hiekan kiinnittymisen poiston aikana.
4. Ydinasetus (tarvittaessa): Osien, joissa on sisäisiä onteloita - kuten ontot putket, moottorin portit tai hylsyreiät - valmiiksi muotoiltu hiekkahylsy asetetaan muottipesään ennen sulkemista. Sydämet valmistetaan erillään kemiallisesti sidotusta hiekasta (ei-paista-, kuori- tai kylmälaatikkoprosessi) ja niitä tukevat ydintulosteet – kuvion ulokkeet, jotka luovat muotin seinämään syvennyksiä, joihin ytimen päät lepäävät.
5. Porttijärjestelmän luominen: Hiekkaan leikatut tai muodostetut kanavat, joita kutsutaan porttijärjestelmäksi, ohjaavat sulaa metallia kaatokupista syöttöputken (pystykanavan) läpi jakoputkia pitkin (vaakasuuntaiset kanavat) ja muottionteloon holkkien kautta. Nousuputket (ylimääräisen metallin säiliöt) on myös sijoitettu paksuihin osiin sulan metallin syöttämiseksi osaan sen kutistuessa jähmettymisen aikana, mikä estää kutistumishuokoisuuden.
6. Muotin kokoaminen ja kaataminen: Kynsi ja vastus kootaan uudelleen ja kiristetään tai painotetaan, jotta sulan metallin hydrostaattinen paine ei nostaisi kuorta pois kaatamisen aikana. Metalli kaadetaan oikeassa lämpötilassa - tyypillisesti 1 250–1 500 °C valuraudalla ja 650-750 °C alumiiniseoksilla — tasaisesti ja jatkuvasti välttääkseen turbulenssia, joka voi vangita kaasua tai kuluttaa muotin seinämiä.
7. Jäähdytys ja jähmettyminen: Täytetty muotti jätetään häiritsemättä metallin jäähtyessä. Jäähdytysaika vaihtelee minuuteista pienille alumiiniosille useisiin tunteihin suurille rauta- tai teräsvaluille. Ennenaikainen häiriö aiheuttaa kuumia kyyneleitä, vääristymiä tai epätäydellistä jähmettymistä.
8. Shakeout: Kun hiekkamuotti on jäähtynyt riittävästi, se hajotetaan - tärytetään mekaanisesti shakeout-seulalla - valukappaleen vapauttamiseksi. Hiekka kerätään, kunnostetaan lisäämällä tuoretta savea ja vettä ja kierrätetään takaisin tuotantoon. Suurvolyymivalimoissa 90–95 % vihreästä hiekasta regeneroidaan ja käytetään uudelleen.
9. Puhdistus ja viimeistely: Raakavalu puhdistetaan ruiskupuhalluksella tai rumpupuhalluksella tarttuneen hiekan poistamiseksi, sitten porttijärjestelmä (jousi, jalustat, nousuputket) leikataan pois ja hiotaan tasaiseksi. Viimeiset vaiheet voivat sisältää lämpökäsittelyn, koneistuksen toleranssiin ja pintakäsittelyn sovelluksesta riippuen.

Tärkeimmät hiekkavaluosat ja niiden toiminnot

Hiekkavalukokoonpanon yksittäisten komponenttien ymmärtäminen selventää, kuinka prosessi ohjaa metallin virtausta, lämmön jakautumista ja lopullisen osan laatua. Jokainen hiekkavaluosa palvelee tiettyä suunnittelutarkoitusta.

Hiekkavaluprosessien tyypit

Termi "hiekkavalu" kattaa useita erillisiä prosessimuunnelmia, joista jokainen sopii erilaisiin tuotantomääriin, osien monimutkaisuuteen ja tarkkuusvaatimuksiin. Oikean prosessityypin valinta on yhtä tärkeää kuin itse valusuunnittelu.

Vihreän hiekan valu

Yleisin ja halvin hiekkavalumenetelmä. "Vihreä" ei tarkoita väriä vaan hiekan kosteuspitoisuutta – tyypillisesti 2–5 % vettä aktivoi bentoniittisaven sideaineen. Vihreä hiekkavalu on oletusprosessi suuren volyymin harmaan ja pallografiittiraudan tuotannossa , jossa monet autovalimot käyttävät täysin automatisoituja viherhiekkalinjoja, jotka tuottavat tuhansia valukappaleita päivässä. Hiekka on heti kierrätettävää ravistelun jälkeen. Rajoituksiin kuuluu pienempi mittatarkkuus kuin kemiallisesti sidottuja prosesseja ja mahdollisuus kosteuteen liittyviin kaasuvioihin, jos homeen kosteutta ei hallita.

No-Bake (Air-Set) hiekkavalu

Hiekkaan sekoitetaan kaksiosaista kemiallista sideainetta (kuten furaanihartsia tai fenoliuretaania), joka kovettuu huoneenlämpötilassa kemiallisen reaktion kautta lämmön tai kosteuden sijaan. Paistamattomat muotit ovat kovempia ja mitoiltaan vakaampia kuin vihreät hiekkamuotit, ja ne antavat myöten toleranssit noin 25–50 % tiukemmat kuin vihreä hiekka . Tätä prosessia suositellaan suurille, monimutkaisille osille – teollisuuspumppukotelot, suuret venttiilirungot ja työstökoneiden komponentit – joissa mittatarkkuus oikeuttaa korkeammat sideainekustannukset ja pidemmän muotin valmistusajan.

Kuoren muovaus (Croning-prosessi)

Lämpökovettuvalla fenolihartsilla päällystettyä hienoa piidioksidihiekkaa pudotetaan tai puhalletaan kuumennetun metallikuvion päälle (175–370°C), jolloin muodostuu ohut 10–20 mm paksu kuori, joka kovettuu 10–30 sekunnissa. Molemmat kuoren puolikkaat liimataan yhteen liimalla täydellisen muotin muodostamiseksi. Kuoren muovaus tuottaa 125-250 Ra (µin) pintakäsittelyn ja ±0,010 tuuman mittatoleranssit – huomattavasti parempia kuin vihreä hiekka. Sitä käytetään yleisesti autojen nokka-akseleissa, kampiakseleissa, kiertokangeissa ja muissa keskimääräisissä tarkkuusosissa.

Kadonnut vaahto Casting (täysi muottiprosessi)

Paisutettu polystyreeni (EPS) -vaahtomuovi - identtinen viimeisen osan kanssa - on haudattu löysään, sitomattomaan kuivaan hiekkaan. Kun sulaa metallia kaadetaan, se höyrystää vaahdon ja ottaa sen tarkan muotonsa. Muotinpoistoa ei tarvita, ja monimutkaiset geometriat, joissa on sisäisiä ominaisuuksia, jotka vaativat useita ytimiä tavanomaisessa hiekkavalussa, voidaan valmistaa yhtenä vaahtomuovikuviona. Kadonnutta vaahtomuovivalua käytetään laajasti alumiinisylinterinkansiin, imusarjaan ja monimutkaisiin rautaisiin moottorilohkoihin — General Motors on valmistanut yli 15 miljoonaa sylinterikannet tällä prosessilla.

Tyhjiövalu (V-prosessi).

Kuiva, sitoutumaton hiekka pysyy paikallaan ohutta muovikalvoa vasten, joka on levitetty kuvion päälle tyhjiöpaineella kemiallisen sideaineen sijaan. Kaatamisen ja jähmettymisen jälkeen tyhjiö vapautetaan ja hiekka virtaa vapaasti pois – ravistelua ei tarvita. V-prosessivalulla saavutetaan 150-300 Ra:n pintakäsittely ja erinomainen mittojen toistettavuus. Lisäetuna on se, että valun aikana ei synny lähes lainkaan savukaasuja, mikä tekee siitä yhden ympäristön kannalta puhtaimmista hiekkavalumenetelmistä.

Materiaalit, joita voidaan käyttää hiekkavaluna

Yksi hiekkavalun merkittävimmistä eduista kilpaileviin prosesseihin verrattuna on materiaalin monipuolisuus. Hiekkavalu on yhteensopiva lähes kaikkien valumetallien ja metalliseosten kanssa , mukaan lukien ne, joiden sulamispisteet ovat korkeat, mikä tuhoaisi pysyvät metallimuotit.

Yleiset hiekkavaluvirheet ja niiden estäminen

Hiekkavaluvirheiden osuus tuotannosta on arviolta 5–10 % hyvin hoidetuissa valimoissa ja jopa 20–30 % huonosti valvotuissa toiminnoissa. Vikojen syiden ymmärtäminen on välttämätöntä, kun suunnitellaan prosessiohjauksia, jotka minimoivat romumäärät.

Huokoisuus (kaasu ja kutistuminen)

Huokoisuus on yleisin hiekkavaluvirhe , jotka näkyvät onteloina jähmettyneen metallin sisällä. Kaasuhuokoisuus muodostuu, kun vetyä tai kosteuden tuottamaa höyryä jää sulatteeseen ennen kiinteytymistä. Kutistumishuokoisuus muodostuu, kun sula metalli kutistuu jähmettyessään ja nestemäistä metallia ei ole saatavilla riittävästi täyttämään raon. Ennaltaehkäisyyn kuuluu hiekan kosteuspitoisuuden hallinta alle 4 %, sulatteen kaasunpoisto typellä tai argonilla sekä nousuputkien oikea mitoitus ja sijoitus.

Hiekkasulkeumat ja kylmäsulkimet

Hiekkasulkeumat syntyvät, kun muotin tai ytimen pinnoilta kulunut irtohiekka kulkeutuu valukappaleeseen pyörteisen metallivirtauksen vaikutuksesta. Kylmäsulkeutuminen muodostuu, kun kaksi metallivirtaa kohtaavat muotissa eivätkä sulaudu kunnolla – yleensä syynä on metalli, joka on jäähtynyt liikaa ennen ontelon täyttämistä, tai virtauksen huonosti jakavat suojajärjestelmät. Asianmukainen porttisuunnittelu ja säädetyt täyttönopeudet (alle 0,5 m/s raudalla), riittävä muotin esilämmitys alumiinille ja hyvin tiivistetty hiekka vähentävät näitä vikoja.

Kuumia kyyneleitä ja vääristymiä

Kuumat repeämät ovat halkeamia, jotka muodostuvat valukappaleeseen jähmettymisen aikana, kun muotti tai ydin rajoittaa lämpökutistumista. Ne ovat yleisimpiä ohuissa osissa paksujen vieressä ja metalleissa, joilla on laaja jähmettymisalue, kuten alumiinipronssissa. Suunnitteluratkaisuihin kuuluu fileiden lisääminen (vähintään 3-5 mm säde) osien siirtymäkohtiin, ytimen kokoon taittuvuuden lisääminen ja jähmettymisjärjestyksen säätäminen jäähdytysten tai nousuputken sijoittamisen avulla.

Hiekkavalutoleranssit, pinnan viimeistely ja mittaominaisuudet

Realististen mitta-odotusten asettaminen ennen hiekkavaluon sitoutumista estää kalliit uudelleensuunnittelut. Prosessilla on vakiintuneet kapasiteettirajat, jotka vaihtelevat prosessityypin, metallin ja osan koon mukaan.

Viitteeksi sijoitusvalu saavuttaa tyypillisesti ±0,005 tuumaa tuumaa kohden ja 63–125 Ra , kun taas korkeapaineinen painevalu saavuttaa ±0,002–0,005 tuumaa tuumaa kohti – molemmat huomattavasti korkeammilla työkalukustannuksilla. Hiekkavalutoleranssit ovat täysin riittävät useimmille rakenneosille, koteloille ja kannakkeille, jotka vaativat joka tapauksessa kriittisten rajapintojen työstämistä.

Hiekkavalu vs. muut valuprosessit: Milloin valita hiekka

Hiekkavalu ei aina ole optimaalinen prosessivalinta. Ymmärtäminen, missä se on erinomaista ja missä se jää alle vaihtoehtoihin verrattuna, estää kalliita prosessien valintavirheitä.

Hiekkavalun edut

• Minkä tahansa valuprosessin alhaisimmat työkalukustannukset: Yksinkertainen puinen tai muovinen kuvio vihreä hiekkavalua varten voidaan tehdä 500–5 000 dollarilla. Vastaava painevalumuotti maksaa 20 000–200 000 dollaria. Tämä tekee hiekkavalusta ainoan taloudellisen vaihtoehdon prototyyppimäärille, lyhyille sarjoille (alle 500 osaa) ja erittäin suurille osille, joissa muottityökalut ovat epäkäytännöllisiä.
• Ei käytännön kokorajoitusta: Hiekkavalu tuottaa suurimmat metallivalut, jotka on valmistettu millään prosessilla. Suurimmat yksittäiset hiekkavalut – massiiviset vesivoimaturbiinien rungot, laivojen potkurit ja puristusrungot – painavat yli 100 tonnia, eikä niitä voitaisi valmistaa millään muulla tavalla.
• Yhteensopiva kaikkien valumetalliseosten kanssa: Sisältää korkean sulamispisteen rautametalliseoksia (teräs, ruostumaton teräs, runsaasti kromia sisältävä rauta), jotka syöpyvät tai tuhoavat alumiinin tai sinkin painevalutyökalut yhdellä laukauksella.
• Monimutkainen sisägeometria ytimien kautta: Hiekkasydämet mahdollistavat sisäiset kanavat, ontelot ja ominaisuudet, joita ei voida irrottaa pysyvästä muotista – kriittistä moottorilohkoille, venttiilirungoille ja hydraulisille jakotukille.

Milloin valita erilainen prosessi

• Suuren volyymin tiukka toleranssi ohuet seinät → Painevalu: Jos alumiini- tai sinkkiosia on yli 10 000–50 000 ja joiden seinämän paksuus on alle 2 mm ja toleranssit tiukemmat kuin ±0,010 tuumaa, korkeapaineisella painevalulla on alhaisemmat osakustannukset suuremmista työkaluinvestoinneista huolimatta.
• Monimutkaisen geometrian hieno pintakäsittely → Investointivalu: Osat, joissa on ohuet seinämät, hienot yksityiskohdat ja lähes verkkomuodon vaatimukset (jotka eliminoivat useimmat koneistukset), toimivat paremmin investointivalulla huolimatta sen korkeammista kappalekohtaisista kustannuksista.
• Yksinkertaiset pyörivät osat → Keskipakovalu: Putket, putket, renkaat ja sylinterimäiset holkit valmistetaan keskipakovalulla taloudellisemmin ja paremmilla mekaanisilla ominaisuuksilla (keskipakoiserotuksesta johtuen) kuin hiekkavalulla.

Hiekkavaluon perustuvat teollisuudenalat ja tuotteet

Hiekkavalu on syvälle upotettu useiden suurten teollisuudenalojen tuotannon toimitusketjuun. Monet komponentit, joita esiintyy valmiissa tuotteissa päivittäin, alkoivat hiekkavaluista.

Autoteollisuus

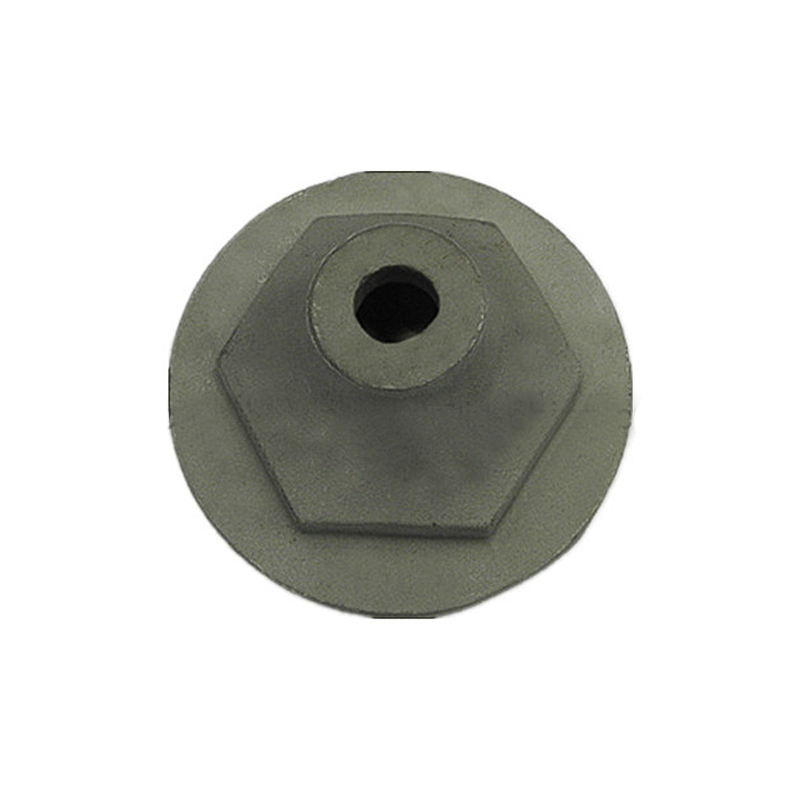

Autoteollisuus on maailman suurin hiekkavalujen kuluttaja , mikä muodostaa noin 35–40 painoprosenttia valimon kokonaistuotannosta. Yksi polttomoottori sisältää kymmeniä hiekkavalettuja komponentteja: moottorilohkon, sylinterinkannen, imusarjan, pakosarjan, kampiakselin (monissa malleissa), tasauspyörästön kotelon, vaihteistokotelon, jarrusatulat ja pyörän navat. Tyypillinen henkilöauto sisältää 150–250 paunaa rauta- ja alumiinihiekkavaluja.

Teollisuuden koneet ja pumput

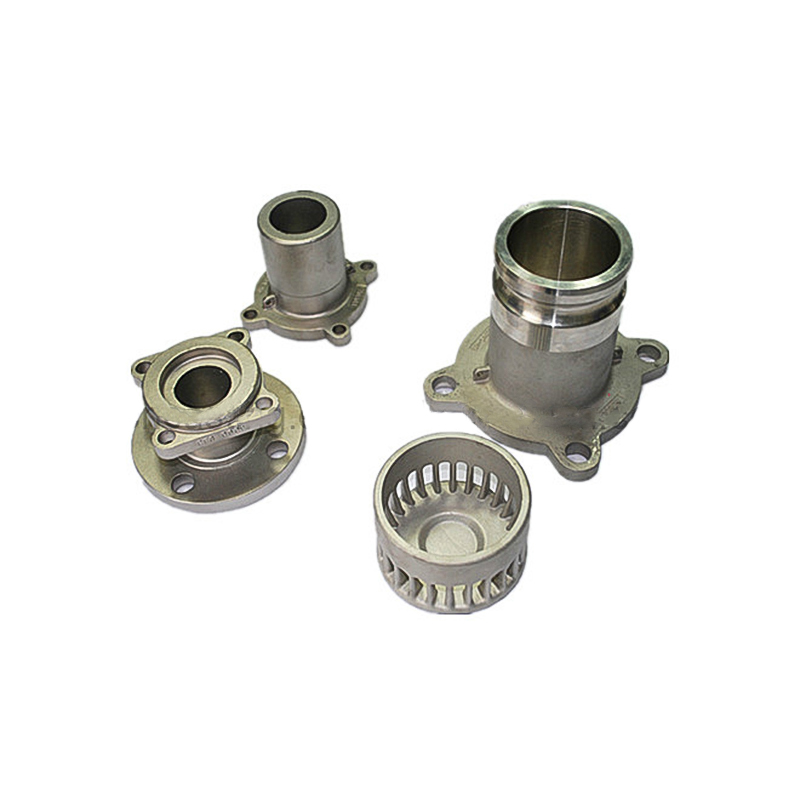

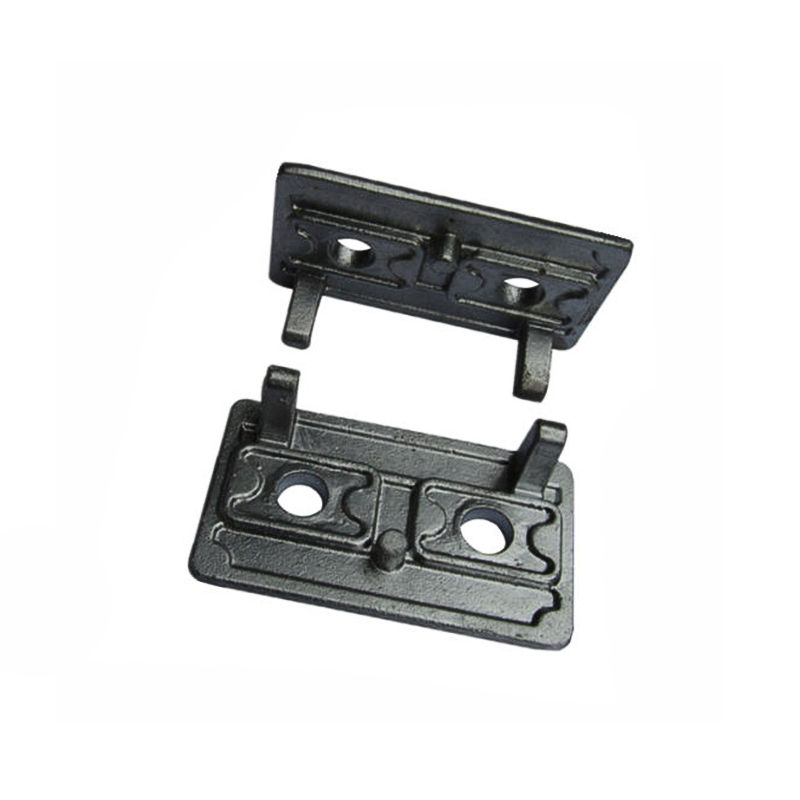

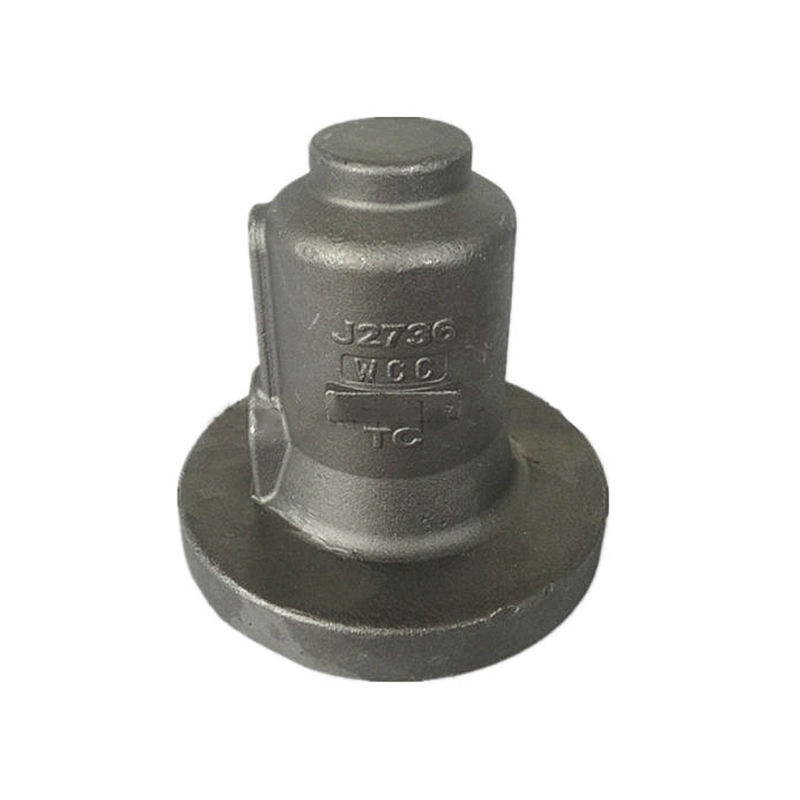

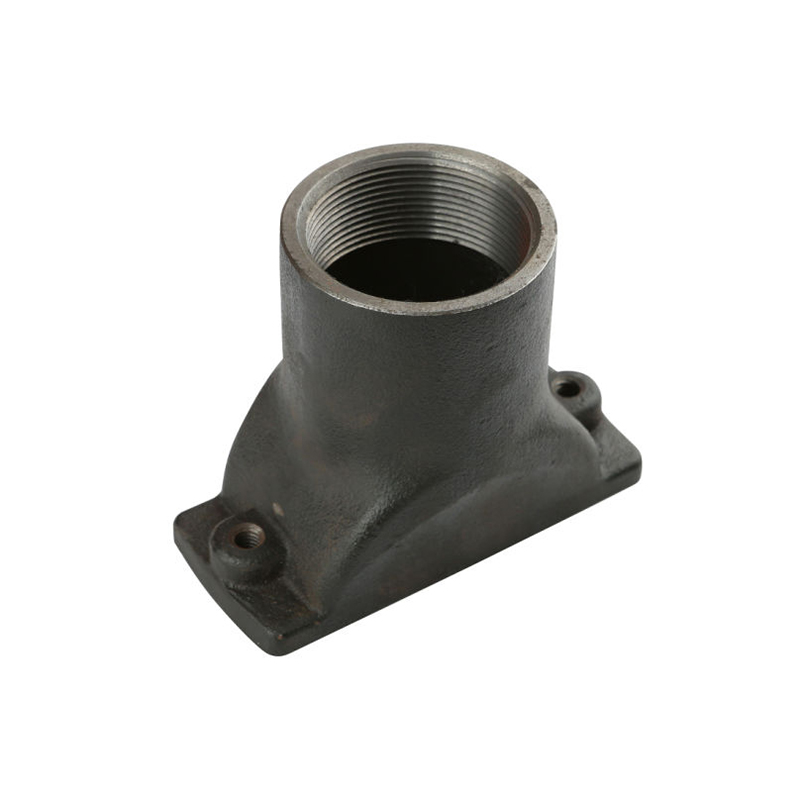

Työstökoneiden jalustat, pumppukotelot, kompressorien kotelot, venttiilirungot, juoksupyörät ja hydrauliset jakoputket on laajalti hiekkavalettu valuraudasta, teräksestä ja pronssista. Monimutkaisen sisäisen geometrian (pumppukierteet, venttiilikammiot), suuren koon ja pienten tai keskisuurten tuotantomäärien yhdistelmä tekee hiekkavalusta optimaalisen prosessin suurimmalle osalle teollisuuden nesteenkäsittelylaitteita.

Ilmailu ja puolustus

Vaikka ilmailu-avaruusalan tarkkuusosissa käytetään usein investointivalua tai koneistettuja takoja, hiekkavalu tuottaa monia lentokoneen rungon rakenneosia, vaihteistokoteloita, koneen rakenteita ja maatukilaitteiden osia alumiinista ja magnesiumseoksesta. Hiekkavalu on myös ensisijainen prosessi suurille tykistökomponenteille, ajoneuvojen panssarikannattimille ja laivaston laitteistoille, joissa osien koko- ja metalliseosvaatimukset ylittävät investointivalun mahdollisuudet.

Rakentaminen, kaivostoiminta ja energia

Murskaimen leuat, myllyjen vuoraukset, kaivinkoneen hampaat, putkistojen liittimet, kaivojen kannet ja tuuliturbiinien navat ovat näillä aloilla käytettyjä erittäin kuluvia ja lujia hiekkavalettuja osia. Yksi tuuliturbiinin napa – tyypillisesti pallografiittivaluraudasta valettu – voi painaa 15–30 tonnia ja se vaatii mittavakautta ja sisäistä kestävyyttä, jonka vain hyvin suunniteltu ei-paistohiekkavaluprosessi voi luotettavasti tuottaa tässä mittakaavassa.
